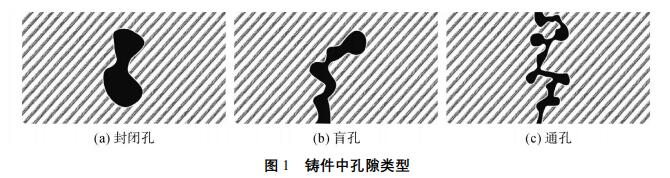

隨著能源危機不斷發展 ,許多鑄鐵部件被更輕質 的鋁、鎂、鋅等合金材料代替 ,同時粉末冶金燒結件也 被廣泛應用 ,這樣可以節省材料和機械加工費用 ,并能 夠相應的減少能源消耗 ,但輕金屬鑄件的多孔性容易 導致產品產生缺陷 ,孔隙問題成為影響制造部件品質 的問題之一。 1 孔隙的產生、危害和解決方案 在鑄件和粉末冶金件中普遍存在孔隙 ,孔隙類型

如圖 1 所示。 1. 1 孔隙產生的原因 圖 1 鑄件中孔隙類型 (1) 不充分的壓力狀態會導致表面或內部產生孔 隙。 (2) 模具中出現的各種各樣氣體截留會造成孔隙。 (3) 當金屬?gòu)囊后w向固體狀態變化時 ,由于晶體 收縮等原因 ,將不可避免地形成大量微孔、砂眼、裂紋 , 這也是最普通最難以控制的一種。 1. 2 孔隙的危害 (1) 壓力要求高的產品 ,如果被氣體或液體滲透 , 將會導致嚴重的質量問題。 (2) 鑄件以及粉末冶金件加工時 ,因孔隙會給切 削工具造成嚴重的困擾。 (3) 無壓力要求的產品在電鍍、涂漆等表面處理 時 ,因清潔劑、酸液等進入孔隙 ,導致內部腐蝕 ,縮短使 用壽命 ,或因微孔的存在使電鍍、噴漆等表面處理工藝
《鑄造技術》08/ 2008 鑄件挽救與再制造 出現氣泡或凹凸不平現象 ,導致產品質量缺陷。 如果忽視鑄件中的孔隙問題 ,將會給廠家?guī)?lái)較 高的不良率 ,造成工時、原材料和能源的嚴重浪費。 1. 3 孔隙的解決方案 為了解決鑄件廢品率高的問題 ,挽救因上述缺陷 可能報廢的鑄件 ,生產中要采取一定的處理措施。目 前使用最普遍的技術是浸滲處理 ,就是在一定條件下 把浸滲劑滲透到鑄件的微孔隙中 ,永久性地封住微孔 , 使零件能滿足氣密性等條件要求的工藝技術。 2 浸滲方法及適用范圍 浸滲處理方法根據鑄件缺陷性質、分布狀況、鑄件 工作條件、結構尺寸及浸滲劑的類型等具體情況 ,可分 為局部浸滲和整體浸滲兩大類。
局部浸滲方法有刷涂法、注射法、浸涂法及局部加 壓浸滲法 ,它適用于已知泄漏部位的鑄件。此法工藝簡 單、操作方便、浸滲劑消耗少 ,多用于大型鑄件或單件生 產的鑄件。整體浸滲方法有常壓浸滲、加壓浸滲、真空 浸滲及真空加壓浸滲 ,多用于大批量生產的中小鑄件。 2. 1 為何要進行浸滲處理 將鑄件進行浸滲處理 ,產品質量將得以保證 ,可以 避免因發生泄漏而被退貨。浸滲加工的費用僅僅只是 重熔、重鑄及其它費用的很小一部分 ,還可以節省重鑄 及加工所要耗費的能源和時間 ,而且即使重鑄的產品 也同樣存在泄漏的可能。用壓力測試是不能完全發現 是否有泄漏的 ,即使當初的壓力測試合格的話 ,也有可 能因?yàn)楹罄m(xù)的機加工或是由于工件內部輕度的腐蝕 , 都有可能引起泄漏 ,因此靠壓力測試是不能完全推斷 工件在將來是否具有危險性。
另一方面 ,實施電鍍、涂 裝等表面前處理同樣不能完全預防不良率的發生 ,可 能在電鍍完成時是完美的成品 ,可是也許在一段時間 之后 ,當產品交付到客戶手中時 ,鑄件發生吐酸的現 象 ,產品將變成次品。這些都是非?，F(xiàn)實的情況。通 常鑄件需要機加工而后使用 ,當對鑄件進行機加工時 , 機加工通?？赡軙?huì)打開內部孔隙 ,有時也因?yàn)闄C(jī)加工 震動或是加熱受沖擊 ,這些孔隙也可能因此而貫通 ,這 樣的微孔需要進行浸滲加工 ,所以通常在機加工后進 行浸滲處理。 灰鑄鐵、有色金屬材料、鋁鎂合金、燒結部件、釬 焊/ 焊接組件等等都可以進行浸滲處理。 2. 2 浸滲劑 浸滲劑包括無機和有機物兩種類型 ,都必須具有 良好的滲透性和粘附性。 無機浸滲劑以硅酸鹽型為主 ,主要成分為硅酸鈉 (俗稱水玻璃) ,最大特點能耐 500 ℃的高溫 ,材料成本 低。缺點是粘度高、浸透性差、浸滲效率不高。這種浸 滲劑對有較大孔隙缺陷的鑄件浸滲效果比較好 ,但不適 合孔隙微小、密度較大的鑄件 ,也不適合大批量處理。 有機類浸滲劑包括厭氧膠、聚酯類化合物、熱固化 甲基丙烯酸脂等。優點是粘度小、浸透性強、效率高、 處理效果好。
缺點是耐溫能力低于 200 ℃,且價格貴。 熱固化型甲基丙烯酸脂浸滲材料必須具備良好的 性能 ,包括低粘度、良好的流動性、良好的清洗性能、良 好的固化性、優異的熱穩定性和物化抗性、環保性等。 3 有機真空浸滲技術的實際應用 有機真空浸滲技術是近 20 多年來發展完善的一 項技術 ,是鑄件及粉末冶金件孔隙問題的經濟可靠的 永久性解決方案 , 其在短時間內就可以達到幾乎 100 %的封孔效果。它是通過真空的方法 ,使穩定的浸 滲材料進入零件孔隙內部 ,經過熱水固化 ,長久有效的 填充鑄件中所有的互聯孔隙 ,從而徹底解決滲漏及表 面微孔問題。經過真空浸滲工藝處理的產品具有良好 的對熱、油、溶劑或是其它外部影響(如壓力和振動) 的 抗性?？梢允褂迷谠稀⒁褭C(jī)加工零件上 ,不會導致尺 寸變化 ,也不會污染鑄件。 目前 ,真空浸滲技術在大多數工業的特殊領域得 以應用 ,其主要的應用行業是汽車工業 ,真空浸滲在粉 末金屬部件、電樞、飲用水部件、變速箱缸體、壓縮機殼 體、氣相及液相組件、輪轂、轉向器殼、氣控裝置等產品 的生產中得到廣泛應用 ,甚至在軍事以及航天領域真 空浸滲技術也被廣泛應用。

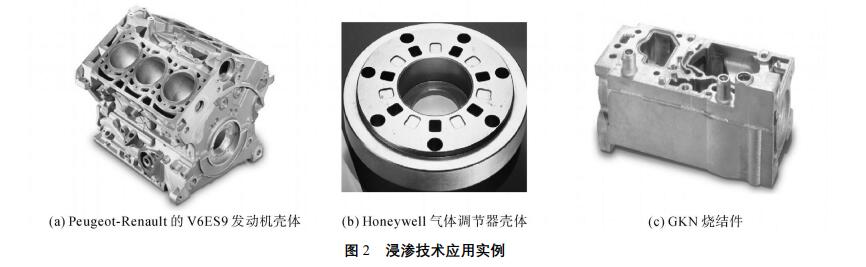

圖 2 為應用實例。 圖 2 浸滲技術應用實例 ·
· 鑄件挽救與再制造 《鑄造技術》08/ 2008 3. 1 有機真空浸滲的優點 (1) 使得產品的設計可以更輕、更薄、更復雜 真空浸滲技術應用于鑄件 ,可以使薄壁模鑄件代 替砂模鑄件 ,以減少鑄件的尺寸和重量。例如汽車制 造行業應用浸滲技術 ,可以使用鋁材制造變速箱、齒輪 箱等 ,這使得產品可以進行更輕、更薄、更復雜的設計。 (2) 密封有氣壓或是液壓要求的零件 經浸滲處理的零件具有良好的氣密性 ,可在氣壓 或是液壓系統中使用。 (3) 有助于電鍍處理 ,可有效避免電鍍后起泡現象 經浸滲處理的零件表面微孔均被浸滲劑填充 ,使 得酸性或腐蝕性液體無法滲透到工件內部 ,提高了電 鍍的表面光潔度 ,同時避免了工件內部侵蝕以及電鍍 后起泡現象。 (4) 更適合上漆及噴涂 經浸滲處理的零件表面微孔均被浸滲劑填充 ,在 上漆和噴涂處理時 ,可防止空氣或是水汽進入工件內 部 ,并提高了油漆的表面光潔度 ,同時也避免了烤漆時 產生起泡現象。 (5) 避免內部侵蝕 經浸滲處理的零件孔隙被浸滲劑填充 ,可以有效 避免由零件內部的潮濕造成的侵蝕。 (6) 提高電子產品性能 經浸滲處理的線圈和芯子 ,可以減少電機的振動 , 保障絕緣性能 ,提高散熱性能。 (7) 提高連接件的整體性 真空浸滲可以應用于焊接件等連接件 ,焊接部分 的微孔和微裂痕可以通過真空浸滲處理進行密封 ,使 連接部位具有很好的密閉抗壓性。經浸滲處理的焊接 件以及其它連接件 ,密封了接口及縫隙 ,使連接件的整 體得以保障。 (8) 防止吸入污染物 浸滲工藝可以應用于一些食品生產的衛生設備配 件 ,用于防止污染物和一些細菌與食品進入孔隙當中 , 杜絕疾病發生的隱患。 (9) 提高產品的強度、抗壓性能以及機加工性能 經浸滲處理的木材、碳纖維、陶瓷、粉末冶金件等 產品的強度得到提高。真空浸滲可以使粉末冶金件代 替壓鑄件使用于保壓、密封的領域 ,并能夠密封粉末冶 金件內部以及表面的孔隙 ,從而改善內部結構以及表 面質量 , 顯著的提高了粉末冶金件的硬度和抗壓強 度 ,避免了空氣及潮汽進入內部引起侵蝕 ,提高粉末冶 金件的機加工性能。此外 ,經過真空浸滲處理的粉末 冶金件可以進行電鍍噴漆等表面處理。 3. 2 有機真空浸滲設備 有機真空浸滲所需的基本設備主要包含 :真空浸 滲缸、浸滲劑儲液缸、冷水清洗缸、熱水固化缸等 ,

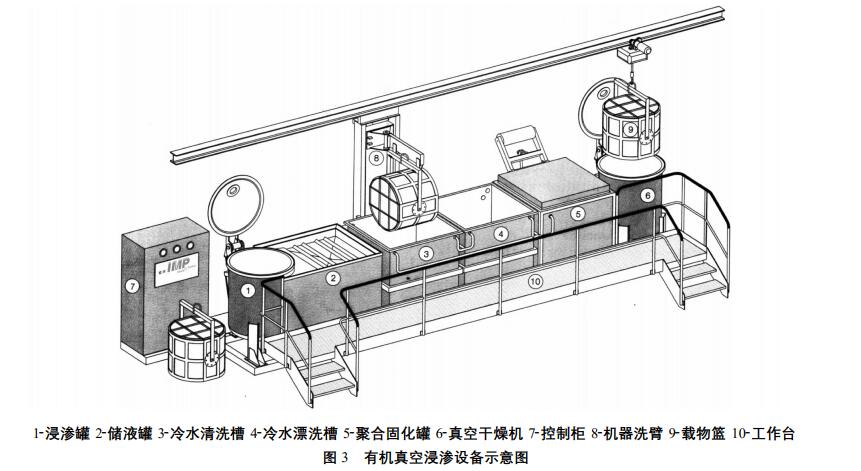

如圖 3 所示。 12浸滲罐 22儲液罐 32冷水清洗槽 42冷水漂洗槽 52聚合固化罐 62真空干燥機 72控制柜 82機器洗臂 92載物籃 102工作臺 圖 3 有機真空浸滲設備示意圖 真空浸滲設備的選擇取決于浸滲加工工件的大 小、工件的整體生產工藝、工件的產量、甚至生產工件 的應用。 4 結語 無論是在汽車工業還是表面處理工業的生產實 踐 ,都證實了浸滲技術是具有很現實的意義 ,浸滲工藝 ·1088 · 收稿日期 :2008206211 ; 修訂日期 :2008207213 作者簡介 :王 多(19642 ) ,重慶人 ,博士. 成都大光熱噴涂材料有限公 司董事長 ,主要從事熱噴涂材料的研制和生產. 《鑄造技術》08/ 2008 鑄件挽救與再制造 使產品的品質得到提升 ,漸漸成為某些產品制造過程 當中重要的不可或缺的工藝流程。浸滲工藝可以對制 造部件的耐久性和安全性給予保證 ,對提高產品質量 發揮作用 ,同時有效提高產品合格率、降低重鑄比例、 節省成本 ,具有很好的經濟價值。目前 ,隨著中國汽車 工業以及精密制造行業的發展 ,浸滲技術的價值不斷 被國內市場認知和應用 ,將創造更大的經濟效益以及 社會效益。
